一般凹模結構設計
一．首先復習一下上節課所講的內容﹕
1.分模面的確定
從分模面與開模的方向來看﹐有平行于開模方向﹐垂直于開模方向﹐與開模方向成斜角。
2.分模線﹕分模線不要影響產品外觀,盡量選擇在產品棱邊上。
產品的外表面是由母模制作﹐產品的內表面是由公模仁成型制成。
3.cavity數量的確定﹕
3-1.是根據所用注射機的最大注射量確定型腔數量。(切記算出之數
值不能四舍五入,只能取小)。
3-2.根據注射機的最大鎖模力確定型腔數量。
3-3.根據塑件精度確定型腔數量。
3-4.根據經濟性確定型腔數。
備注﹕注射機的規格主要是用機器噸位或鎖模力﹐另一種是用注射
量確定。
二．一般母模的設計﹕
凹模是成型產品外形的主要部件。
其結構特點﹕隨產品的結構和模具的加工方法而變化。
鑲拼的組合方式的優點﹕
對于形狀復雜的型腔﹐若采用整體式結構﹐比較難加工。所以采用組合式的凹模結構。同時可以使母模邊緣的材料的性能低于母模的材料﹐避免了整體式凹模采用一樣的材料不經濟﹐由于凹模的鑲拼結構可以通過間隙利于排氣﹐減少母模熱變形。對于母模中易磨損的部位采用鑲拼式﹐可以方便模具的維修﹐避免整體的母模報廢。
鑲拼的組合方式的缺點﹕
組合式凹模的剛性不及整體式的易在塑件表面留下痕跡﹐模具結構比較復雜。(鑲拼式的結構可以平衡變形量)。
1.整體式凹模
a.完全整體式母模﹕
它是由整塊材料制作而成﹐這種結構比較簡單﹐不易變形產品的質量好﹐如果產品塑件比較復雜﹐采用一般的加工方法制造母模型腔就較困難。所以完全整體式的適合簡單的塑件。

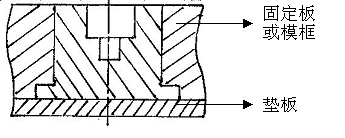

b.整體嵌入式母模塊﹕
它屬于一種完全整體式凹模的演變﹐即將完全整 體式凹模變?yōu)檎w式凹模塊直接嵌入到固定板中﹐或先嵌在�？蛑�
�？蛟谇兜焦潭ò逯械男问健�

完全整體式凹模 整體嵌入式母模塊
|
