加強肋
理想的設計
為了克服壁厚大可能引起的問題，使用是一種可減少壁厚并能增加剛性的有效方法。
一般來說，部件的剛性可用以下方法增強
§ 增加壁厚；
§ 增大彈性模量（如加大增強纖維的含量）；
§ 設計中考慮。
如果設計用的材料不能滿足所需剛性，則應選擇具有更大彈性模量的材料。簡單的方法是增加塑料中增強纖維的含量。但是，在特定壁厚下，這種方法僅能使剛性呈線性增長。更有效的方法是使用經過優化設計的。由于慣性力矩增大，部件的剛性便會增大。在優化的尺寸時，不但要考慮工程設計應當考慮的問題，還應考慮與生產和外觀有關的技術問題。
優化的尺寸

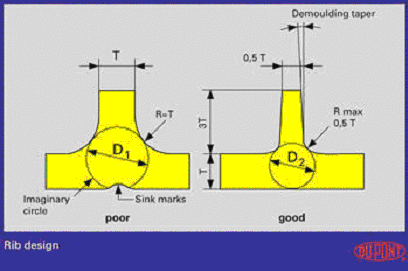

大的慣性力矩可很容易地通過設置又厚又高的來實現。但是對熱塑性工程塑料，這種方法常會產生制品表面凹痕、內部空洞和翹曲等問題。而且，如果的高度過高，在負荷下結構將有可能膨脹。出于這種考慮，必須在合理比例內保持的尺寸（見圖1）。
圖1

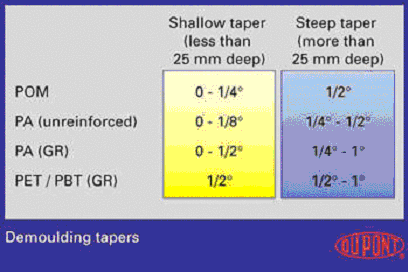

為確保帶的制品容易頂出，必須設計一個適當?shù)拿撃ｅF度（見圖2）。
圖2
防止材料堆積
對于表面要求非常高的組件，如汽車輪蓋，的尺寸是非常重要的。正確的設計可以減少組件形成表面凹痕的可能，以提高組件的質量。的底部的材料積聚在圖1所示的圓中。這個圓的大小與的尺寸相關，應該越小越好，這樣才能減小或避免凹痕。如果圓太大，可能會形成內部空洞，制品的機械性能將會非常差。
減少底部的應力

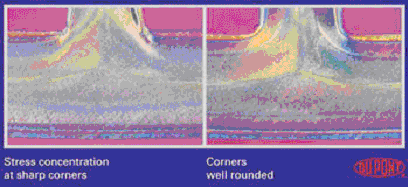

如果給一個有的組件以負載，則的底部可能會產生應力。在這一部位如果沒有圓弧，可能會產生非常高的應力集中（見圖3），通常會導致組件的斷裂和報廢。補救措施是建立一個半徑足夠大的圓�。▓D1），使肋底部建立更好的應力分布。
圖3
但如果圓弧半徑太大，也會增大上文提及的圓的直徑，而導致上文已經提及的問題。
圖4

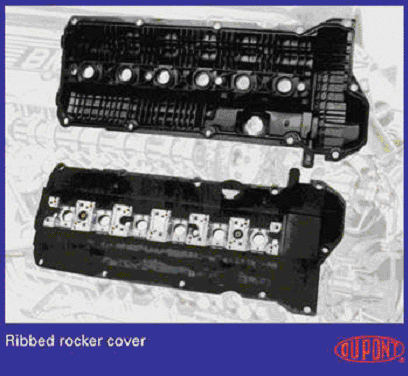

在塑料設計中，十字結構是最好的，因為它能應付許多不同的負荷排列變化（圖4）。正確設計的可承受預期應力的十字結構，可以確保在整個制品上的應力均勻分布。在的十字交叉處形成的節點（圖5）代表材料的積聚，但可以將節點中心挖空,以防止產生問題。還必須注意，不要在交叉處和組件的邊相交的地方形成材料積聚（圖6）。
