無尺寸草圖是可以方便地建立,它的功能是強的。
1. 由一個計劃啟動。你的所有表達式必須在Expressions 對話框內(nèi)預定義和建立。2. 建立用這些表達式驅(qū)動的基準面與軸。它們應是你的部件外形。3. 建立一草圖,跟隨建立的基準外形建立要求的形狀。4. 利用幾何約束代替草圖尺寸。選擇線再選基準。利用Collinear約束。5. 重復4, 直到草圖充分約束。
對那些需要通過多次改變的模型這些技術是極有用的。

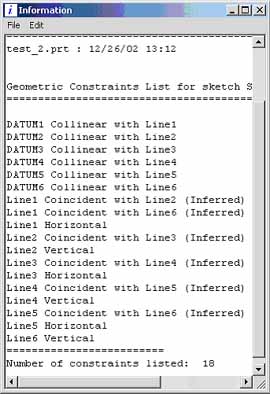

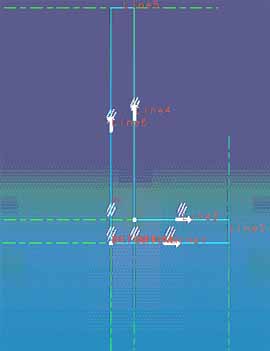

如圖7所示,用兩組(六個)平行基準面充分約束角鋼截面草圖。
