僅用一個命令畫出如此復雜的圖形，大大節省作圖時間。
圖2 矩形倒圓角命令的應用
三、表格處理
AutoCAD有強大的圖形功能，但表格處理功能較弱。而實際工作中，往往需要在AutoCAD中制作表格，如大型裝配圖的標題欄等。使用者一般采用畫線方法繪制表格，再在表格中填寫文字，或者利用鏈接與嵌入的方式插入Word或Excel表格的方法。這兩種方法不但效率低下，修改麻煩，還很難精確控制文字位置，而且不易輸入特殊符號。筆者所使用的處理方法如下：
1.在Excel或Word中制作表格，并按AutoCAD字體要求填充表格內容；
2.將制作好的表格復制到剪貼板;
3.進入AutoCAD界面，選擇“edit”（編輯）菜單中的“Paste special”（選擇性粘貼），在出現的對話框（見圖3所示）中選擇作為“AutoCAD Entities”（AutoCAD圖元），點擊“確定”按扭，表格即轉化成AutoCAD實體；
圖3 制作AutoCAD表格
4.用“explode”（炸開）命令將此AutoCAD實體分解，按需要編輯表格內容或表格圖線。用上述方法處理過的表格在AutoCAD中的效果如下圖4所示。
圖4 經過處理的AutoCAD表格
四、中西文字高處理
AutoCAD進行中西文混排時，西文比較高，中文比較矮，看起來很不美觀。原因是對于同樣高度的字，中西文字模生成時使用了不同的度量方法。這里筆者提供了一個解決方法，可供大家參考：AutoCAD簡體中文版提供的字庫中，中文是按照國家有關標準創建的長仿宋字體GBCBIG.SHX，為了配合這個中文字模，創建了與之配套的、比較矮的兩個西文字體GBEMOR.SHX和GBEICT.SHX，因此當中西文混排時，只要選擇上述字體，寫出的文本就比較好看，也符合國標，效果如圖5所示。
圖5 AutoCAD中的字體
五、公差標注技巧

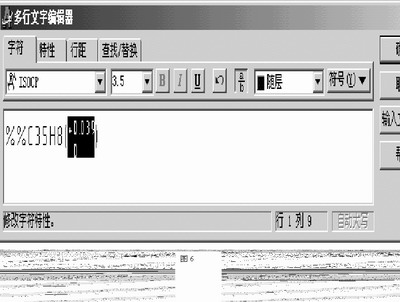

機械設計工程圖中，公差標注是基本的需求，但AutoCAD提供的尺寸公差標注步驟繁瑣。它需要在“Dimension style Manager”（尺寸樣式管理）中先建立一個“公差標注式樣”，然后在“Tolerance”（公差）和“primary Unit”（主要單位）選項中進行上下偏差等有關參數的預先設置，每標注一個不同的尺寸公差都要返回“Dimension Style Manager”中進行設置，且只能標注極限偏差。對于要同時標注公差代號和極限偏差的尺寸如Ф35H8(+0.039^0)，則無能為力了。筆者提供下列簡單易行的方法標注此類復雜公差：
