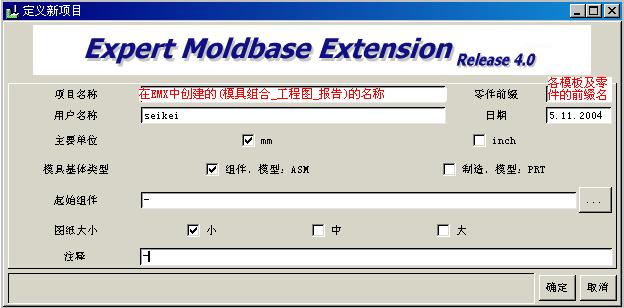

1.利用 EMX 4.0->項目->新建 創建新的EMX組合
 注意事項!
如果要自動保存文件
請進行如下設置
EMX 4.0->幫助->選項->配置選項
 加入設計好模具組合文件!
2.利用 元件->裝配 將設計好的模具組合文件裝配進來
利用缺省或利用對齊坐標系的方法
建議使用對齊坐標系的方法
 示例
1.使用缺省坐標進行裝配
注意:你的模具組合文件的缺省坐標系X.Y平面必需在分模面上
2.如果不是請另在分模處建立坐標系利用對齊坐標系的方式進行裝配!
3.對組模具組件進行分類
EMX4.0->項目->準備
注意:這一步的分類非常重要EMX可以根據你分類將零件放到相應的層及簡化表示上!及開模動畫中!

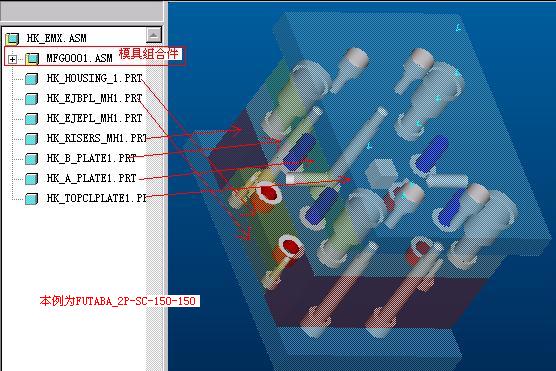

4.調入模架及其它元件
EMX 4.0->模具基體->組件定義->載入或保存組件(選擇你需要的模架)->載入->確定
|
