在塑件成形過程中,如果模溫過高,成形收縮率就大,塑件變化也相應增加,并且容易造成攫料和粘模。對于熱固性塑料還會產生過熱導致變色、發婉、強度降低等。模溫高使塑件冷卻時間加長,降低了生產串。所以,一般模具均應設計冷卻裝置.以控制其溫度。
冷卻裝置的設計原則為:
1)冷卻通道的布置皮合理。
①當塑件壁厚基本均勻時,冷卻通道與型腔表面距離最好相等。當塑件壁厚不均勻時,應在厚壁處加強冷卻,如圖l—64所示。圖1—64a為冷卻通道的分布與型腔輪廓相吻合;圖1—64b為冷卻通道離厚壁處近,窩薄壁處較遠。
圖1-64 冷卻通道的布置示意圖
a)冷卸通道與型膠表面距離相等 B)厚望處加強冷卻

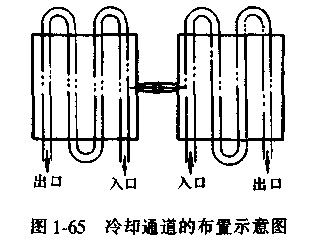

②塑料熔體在充填型腔過程中,一船在澆口附近溫度較高,因而,應加強撓口附近的冷卻,為此,冷卻水應從撓口附近開始流向其他地方,如圖1-65所示。
2)冷卻通道應避免取近可能產生熔接痕的部位。
3)冷卻回路的結構應便于加工和情理,其通道孔徑般為8—12刪。
|
